1．背景
某拟建工程由甲、乙、丙三个施工过程组成；该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。按相关规范规定，施工过程乙完成后其相应施工段至少要养护2d，才能进入下道工序。为了尽早完工，经过技术攻关，实现施工过程乙在施工过程甲完成之前1d提前插入施工。

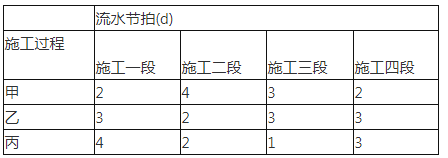

各施工段的流水节拍
2．问题
（1）该工程应采用何种流水施工组织模式，除此之外，常用的组织方式还有哪些。
答：根据工程特点，该工程只能组织无节奏流水施工。
除此之外，常用的组织方式还有：等节奏流水施工、异节奏流水施工。
（2）计算各施工过程间的流水步距和总工期。
答：求各施工过程之间的流水步距：
1）各施工过程流水节拍的累加数列：
甲：2 6 9 11；
乙：3 5 8 11；
丙：4 6 7 10。
2）错位相减，取最大值得流水步距：
3）总工期：
T=∑Kj.j+1+∑tn-∑C+∑G=（4+4）+（4+2+1+3）+2-1=19d。
（3）试编制该工程流水施工横道图。

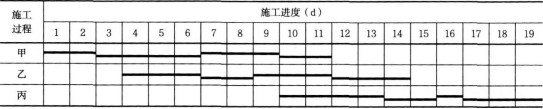

答：流水施工计划图如下所示。
无节奏流水施工横道图
